lundi 5 août 2013

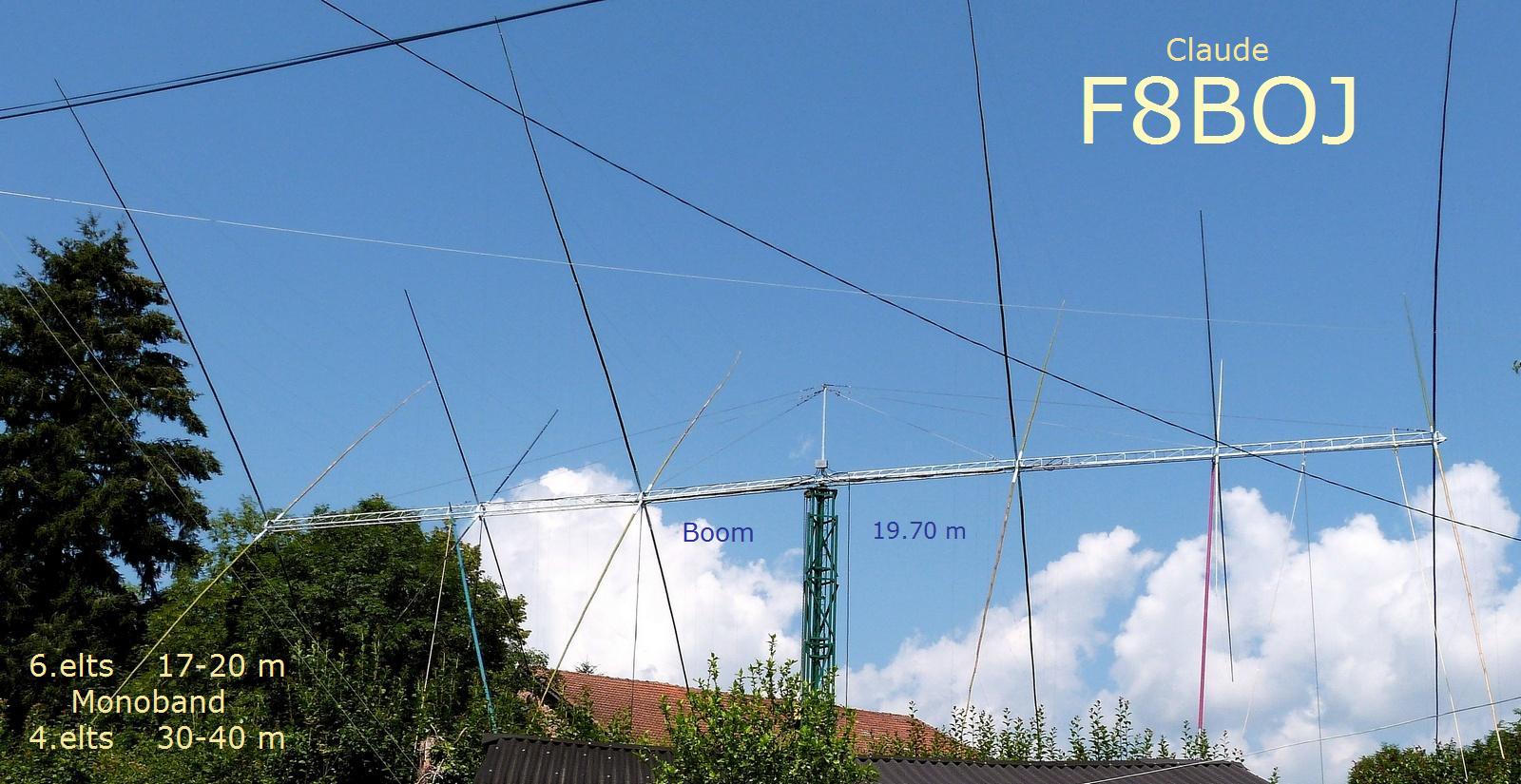

Antenne quad 6 elts 17 / 20m... 4 elts 30 / 40m Boom de 19.70m.....(Version V 2.0)... Juillet 2013....

"La quad à Claude"


Clic pour agrandir

Telescopique jusqu'à 16m "boom"
Commutation Manuelle ou automatique
÷
positionnement
Via Arduino § PstRotator-az

÷
Selecteur
Manuel ou Auto
÷
"Mon pupitre selecteur travail en parfait accord avec les commut's
Antennes Quad et verticale decrits sur ce même blog
le fonctionement de l'ensemble est trés efficace
le montage est au plus simple je rentre 12v  au pupitre
qui sont dirigés vers les divers relais des 2 commut's
avec visu par led's sur la face avant photo."
÷
l'automatisation est gerée à partir de HAsdr ou de mes balises
Multi-modes entre autres WSPR QRSS CW
via arduino et logiciel W3pm modifié par mes soins
en complement
vous aurai les shema's ....programmes et explicatitions
"balises" ainsi que systeme de positionnement
automatique de votre antenne en rentrant simplement
un indicatif ou locator
via PSTrotatorAZ et Funduino ou arduino uno.

÷



clic pour agrandir

@

2012

Le Circuit imprimé du commutateur de bande
pour les quad's est sur cette Page
+ photo du boitier
=
 celui des verticales est sur la page verticale 160m
=
(en photo JPG ) ou  telechargement pour Isis ou Ares de Proteus
avec possibilité de modifications à votre convenance..!
au choix à partir du fichier Isis ou dans celui de ARES

=

Hommage de la Patrouille de France
(50ans Asterix)
=


*
Bien le bonjour à tous
bonne semaine
sous la neige
new
La Page K9AY est maintenant Compléte
(avec méthode de recup d'un pcb sur une implantation de composants)

Pas de modif's ... le pack est complet sans ERREUR

=

=

  Photo's
  &
 Nouveaux fichiers à telecharger
 sur la page 2200m
 sur la page  verticale 160m
 dépose du fichier commut.dsn
(oublié mes excuses)
les fichiers sous ISIS des commutateurs
sont operationnels


  *




 =
Ce blog est en constante evolution
 =
New
(Page Balise-tx-Wspr autonome)
(photo config....antenne page 2200m)
(le 11:01:2012)
 =
Nouveaux Fichiers à telecharger sur page verticale 160m
Ces documents sont sous wordpad
(Commutation à distance pour ma verticale 20 à 160m)
(le 09:01:2012)
(methode utilisé pour calculer ma verticale 30.50m)
(03:01:2012)
=
Menu-pages
=


                      http://f8boj.blogspot.com/2012/01/antenne-de-reception-type-k9ay-160-80m.html
                                           http://f8boj.blogspot.com/2011/12/verticale-160m.html
                                           http://f8boj.blogspot.com/2011/11/station-2200m.html
                                           http://f8boj.blogspot.com/2011/11/bande-2200m_07.html
                                           http://f8boj.blogspot.com/2012/01/balise-tx-wspr.html

=
Ma quad
est en attente
de jours meilleurs
=
le genou est toujours douloureux
hi hi hi
=
Menu-pages
=
Bonnes Fêtes de Fin d'année
à toutes et à tous !

Photo originale cl. berthebaud
F8boj

16/12/2011
( remote antenna switch )
Shema du commutateur de band's utilisé
pour l'antenne QUAD
(sous PROTEUS)
ISIS

click
-

13.2cm x 7.4cm
=


Boitier etanche RS...18.5 x 12 x 8.5 cm
=
telecharger le fichier shema électrique
pour Proteus ISIS
Le Fichier circuit imprimé
Pour PROTEUS ARES
=
le 12/12/2011
Bonjour à toutes et à tous
"Relache pour la quad"
Stand bye quelques jours
Entorse du genou hi!
 =========


Bonsoir
En lieu et place le Rajout des 2 fois deux mètres
à la base du pylone

click

04/12/2011........

     Résumons..........

Antenne quad  6elts  5 bandes  "mono" .... boom de 18.70m est en      reconstruction"modification".....et pour cause ...j'ai viré le 10
12 et15m donc je garde 6 élements sur 17 et 20m pour causer
un peu et là je me sers des intervals"tout les 2 elts pour position
-ner 4elts ...30 et 40m  et comme  le  réflecteur  sur  la  bande
40m à les cotés de presque 11m le bord inférieur  de  l'antenne.....
sera à 5.50 du boom ..Pour  ce il me faut surélever le pylone
de 6m . A ce jour  les éléments  de  la quad sont  en position
le haut et le  bas du pylone  est  surelevé ,  presque   terminé
me manque 2 metres de la partie centrale vers le bas ensuite,
mettre en  place le systeme   qui  me permettra de  monter et
descendre  rapidement  cette antenne  en cas  de  grand  vent
 Une fois  les éléments de  l'antenne fignolés et alignés au  top
Une  boite  de  commutation  de  bandes  "homemade"  va  me
 permettre à partir du milieu du boom ,de rejoindre la station
avec qu'une longueur de coax 50 ohms en deuxieme lieu sur
chacune des bandes  je vais me servir de  la proprietée de la
ligne 1/4 d'onde en 75 ohm pour l'attaque  voili voila...! 73 "
F8boj


click
le 02/12/2011
Bien le Bonsoir !
Pas eu le temps de faire la photo ce soir....!
 Aujourd'hui j'ai travaillé le bas du pylone et ajouté  2 m de plus sur le deuxieme elements du telescopique donc maintenant le pylone à grandi de 4m supplementaires. Il me reste encore du boulot sur cette partie basse, il me faut souder des longerons. ensuite j'attaque le bas de la partie centrale "mat video"je sureleve de deux métres de plus Hier je n'ai pas peint le haut comme prevu et imprevu hi....j'ai opté de peindre l'ensemble en dernier..." je ferai cela au compresseur "
Voila
73's


le 30 -11 -2011

Demain matin je brosse , soude et peint .
Le travail sur le haut du pylone
est bien avancé malgrés le wx incertain aujourd'hui.


click



le 29 -11-2011
Le pylone est autoportant et telescopique il se compose de 3 parties. Demain je positionne et sureleve le haut du plus grand tronçon de 2 m pour ensuite ajouter sur le bas du 2 ieme"morceau" 2 autres metres  puis encore 2m au bas du tronçon centrale donc en pleine hauteur le boom atteindra les 16m Je pense  motoriser le systeme de levage Concernant le rotor: attaque au bas du pylone... j'utilise deux reducteurs un en position H "moteur de pont elevateur garage" et l'autre en  Vertical ...le systeme de commande est electronique avec recopie et visu sur un gros galva  echelonné en azimute Quelques photo's suivrons suivant  l'evolution
de la construction de la partie mecanique et electronique
à suivre..!

le 28 11 2011
Bonsoir
la nuit commence à tomber hi

click

Bien le bonjour.
Ce matin Je soude hi ...! je sureleve le haut du tronçon le plus large du pylone de 2 metres


click

Les 6 elements en lieu et place..."çà"demande un poil à ajuster le bout des fibres de verre  sur le haut de 2 elts ...dans l'ensemble les carreaux sont bien symetriques le resultat à mon avis est assez qro!
4elts.... 30 et 40 m    6elts 17 et 20 m
à suivre

click
Du soleil aujourd'hui donc j'ai bien Travaillé hier
5 elts presque bouclés
le 21 nov 2011



on clic pour agrandir


Pas de soleil ce dimanche





Ce dimanche matin je vais travailler sur le bas des elements,fermer les boucles du 17 et 20 m de tout les carrés deja positionnés donc des 5 elts  (en attente de la pose du reflecteur...ensuite je leve le pylone de 2m puis je termine de fermer les carreaux du 30 et 40m.....
la semaine prochaine est prevu  le surelevement du pylone  (voili voila ...! ..........
73's aux visiteurs




Bon... çà avance...!               on click pour agrandir
