Antenne de Reception Type K9AY 160 / 80m

Click sur les photo's pour les agrandir

Synoptique

Partie commutation


Transformateur 9:1 avec Tore binoculaire
http://www.aytechnologies.com/TechData/9-to-1_XFMR.htm
http://www.timeok.it/files/low_rf_band_binocular_z_transformer.pdf

Préampli avec filtre de bande

T1 = 10T bifilaire sur Tore T37-43

La configuration éventuelle

La configuration de Franck ..K7SFN

Preamplifier BOARD à loger dans un beau boitier avec led's et commutateurs en façade..cable coax 50 ou 75 ohms.......> ANT sw BOARD fixé au pied du mat cable 6 fils 5 relay + masse (eventuel's fil .... telephone de plusieurs couleurs..) concernant le MAT j'ai utilisé un  de planche à voile rallongé vers le sommet par le plus gros bout d'une canne à pêche pour arriver à la bonne longueur.Auparavant  j'ai utilisé un mat en sapin recup dans le bois du voisin....perche de 8 mêtres d'un arbre sec et encore sur pied.La base de 10cm de diam..il a duré 5 ans hi à ce jour j'utilise une double k9ay dans 4 directions sans avoir changé le systeme j'ai presque doublé la longueur de fil sur chaqu'une des deux loop's il y à un mieux..!

Double loop en question

(en positionnant deux loop's de la sorte une

N..S  une autre E..O

vous optenez 4 directions

même commutateur et preampli utilisé

même tore 9:1 )

Avertissements

Quelques petits problèmes pour assurer une directivité acceptable .....Il m'a fallu quelques temps pour comprendre l'inter-reaction des divers antennes et parties metaliques à proximité de l'antenne de Reception hi
j'ai eloigné considerablement l'antenne donc le resultat est assez bon dans l'ensemble.
sur 160m et 80m c'est un  compromis....j'ai des trés bons resultats sur courtes et longues distances
pas la possibilité ici de tirer des beverages donc ..!


Les deux PCB je les ai acheté Chez FARCIRCUIT ...Etats Units pour quelques dollars Je ne sais s'ils sont encore dispo vous pouvez toujours tenter de leur demander.

http://www.farcircuits.net/preamp1.htm

Si j'ai un peu de temps prochainement Je passerai les shema's dans Proteus pour 2 eventuels circuits Imprimés

Bien voici la suite..... implantations des composants des 2 platines

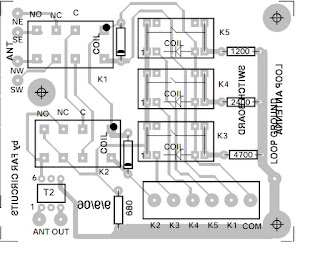

Implantation composants Préampli et commutation
(platines de chez far...)

( au vu que les platines sont telechargeable depuis le catalogue de chez Farcircuit je me suis permis à partir
des implantations
Avec PAINT de xp et de FASTstone images Viewer (freeware) d'effacer la partie compo-sants
......zoommm et gomme dans PAINT puis en convertissant dans Faststone les tons de gris------ > NOIR et BLANC --->conversion 2 couleurs...Bien maintenant c'est à vous de redimentionner les PCB
et sortir une impression à la norme des composants
implantés.


                        Platine commutation


Dimensions:


 Préampli :        68mm X 55mm

Commutation:   77mm X 68mm
















Les circuits imprimés

                                                               Préampli coté composants
                                                                               vu
                                                                    par transparence





Commutation coté composants

vu

par transparence



Listes des composants


http://www.farcircuits.net/K9AY%20PARTS%20LIST.pdf

                                          Bande 160m


                                          Bande 80m

                                                                             =

J'ai fait au mieux pour les PCB peut être qu'il vous faudra les amélorer  pour avoir une bonne impression aux dimensions voulues  en tout cas  se sont les fac-similés des platines existantes.
Concernant l'implantation des composants sur la platine Préampli filtre on a le choix entre traditionnels et CMS pour les condo's et inductances...Farcircuit fournissait à l'epoque....tout les cms prés- soudés sur le
circuit imprimé ....Faites bien attention de commander les bonnes references des Relay's et Relais DIL sinon
problemes...au niveau brochages...
On dit merci Monsieur...! hi

Méthode utilisée pour récup" les 2 PCB




J'ai entrée le fichier (K9ay-commut-implantation .bmp ou jpg ) Dans le PAINT de windoche..... ZOOM...2..
GOMME..2..j'efface petit à petit l'implantation hi...et Je sauvegarde....hi encore...!

                                                                             =
                                       On click sur les photo's pour agrandir.


                                                   =

Circuit à traiter


 Je zoom 2 et  gomme 2 dans PAINT

Ensuite une fois gommé la partie implantation je passe
le fichier dans ...............FASTSTONE

FASTSTONE image Viewer (logiciel gratuit)...




 Barre des taches
-------> vers.......... Reduire les Couleurs
2 couleurs (1bit)


c'est du noir et blanc




Je Sauve....







Resultat que je repasse dans PAINT je mets au propre les pistes ...pastilles... je refais les trous



Je sauve de nouveau


Le PCB n'est pas trop mauvais dans l'ensemble

Me reste à recuperer un des composants eventuel (Relais) pour dimensionner  le circuit imprimé ..l'impression au plus juste du brochage... c'est delicat..! mais avec un peu de patience on y arrive...!

Le Préampli à un gain de 15 à 18 db c'est un + vu que l'antenne tourne autour de -25db


En somme Je n'ai rien inventé... Je retourne à l'envoyeur le PACK un poil modifié ...pour utilisation amateur ici à but non lucratif ....entres autres si vous trouvez du plaisir à ameliorer le systeme , n'oubliez pas de renvoyer l'ascenseur le but du radioamateurisme n'est il pas de partager!
"et si tout les gars du monde " HI  ...!

73"s
Claude F8boj
